Μετασχηματιστής Υποσταθμού

Ο επαγγελματίας σας προμηθευτής μετασχηματιστών υποσταθμού



Η Gnee Steel (tianjin) Co., Ltd. ιδρύθηκε στο Anyang, Henan, το 2008. Τα κύρια προϊόντα μας περιλαμβάνουν γαλβανισμένες πλάκες χάλυβα, πλάκες ψυχρής{{3} έλασης από χάλυβα, προ{4}}επικαλυμμένες χαλύβδινες πλάκες, χαλύβδινους σωλήνες, PPGI, PPGL, PPAL, έγχρωμες{{5}επικαλυμμένες πλάκες χάλυβα, προκατασκευασμένες πλάκες από χάλυβα, εξαρτήματα επεξεργασίας και άλλα συναφή προϊόντα.



Πιστοποιήσεις
Έχουμε περάσει επιτυχώς πιστοποιήσεις ISO, CE και άλλες πιστοποιήσεις συστήματος. Επιπλέον, τα προϊόντα μας έχουν ελεγχθεί και εγκριθεί από SGS, TUV, BV και άλλους κορυφαίους οργανισμούς δοκιμών.



Τα Δυνατά μας

Το Gnee Steel είναι εξοπλισμένο με προηγμένο χάλυβαδυνατότητες επεξεργασίας, συμπεριλαμβανομένων των υπηρεσιών κοπής ακριβείας, κοπής και προσαρμοσμένων υπηρεσιών κατασκευής. Μπορούμε να παρέχουμε προϊόντα χάλυβα σε διάφορα μεγέθη, πάχη και επιφανειακές επεξεργασίες σύμφωνα με διαφορετικές απαιτήσεις του έργου.



Αγορά Πωλήσεων

Τα προϊόντα χάλυβα μας εξάγονται σε πελάτες σε όλη τη Νότια Αμερική, την Αφρική, τη Μέση Ανατολή, τη Νοτιοανατολική Ασία και άλλες διεθνείς αγορές.




Μετασχηματιστής Υποσταθμού





Οι μετασχηματιστές ηλεκτρικών υποσταθμών είναι ο πιο κρίσιμος πρωτογενής εξοπλισμός στους υποσταθμούς. Η κύρια λειτουργία του είναι να αυξάνει ή να μειώνει την τάση ηλεκτρικής ενέργειας του συστήματος ισχύος για να διευκολύνει την εύλογη μετάδοση, διανομή και χρήση ηλεκτρικής ενέργειας. Οι μετασχηματιστές υποσταθμού χωρίζονται σε δύο κατηγορίες ανάλογα με το υλικό του αγωγού περιελίξεων, τις περιελίξεις χαλκού και τις περιελίξεις αλουμινίου. Οι εργοστασιακές υποσταθμοί χρησιμοποιούν γενικά μετασχηματιστές διπλής-περιέλιξης.



Περιγραφή προϊόντος



01

Περιγραφές Παραγωγής

Μετασχηματιστής ισχύος βυθισμένος σε λάδι

02

Πρότυπα αναφοράς

IEC 60076

03

Ικανότητα

5 MVA

04

Τάση (HV)

66 kV

05

Τάση (LV)

22 kV

06

Εφαρμόστηκε σε

Ηλεκτρικός Σταθμός

07

σύνθετη αντίσταση %

8%

08

Συνδέσεις (Ομάδα διανυσμάτων)

Dyn11/Yyn0

09

Συχνότητα

50Hz/60Hz

10

Βασικά υλικά

Χάλυβας πυριτίου

11

Υλικά περιέλιξης

Χαλκός/Αλουμίνιο

12

Επίπεδο θορύβου (dBA)

Σύμφωνα με τις προδιαγραφές IEC

13

Μέθοδος ψύξης

ΟΝΑΝ/ΟΝΑΦ

14

Προαιρετικά αξεσουάρ

Αισθητήρας θερμοκρασίας

15

Έλεγχος θερμοκρασίας

16

Ανεμιστήρες ψύξης

17

Slid-type underbase

18

Τροχοί μετασχηματιστή

19

Μετασχηματιστής ρεύματος

20

Προστατευτικό περίβλημα (IP2X)



Βαθμολογίες Μετασχηματιστών Υποσταθμού

Πρότυπο

Ακροαματικότητα

Πρότυπο

Ακροαματικότητα

IEEE C57

500 kVA

IEEE C57

3/4MVA

AS/NZS 60076

750 kVA

IEEE C57

5 MVA

AS/NZS 60076

1000kVA

CSA C88

5/6.667MVA

IEEE C57

1500 kVA

ANSI C57

2500/3125kVA

CSA C88

1500/2000 kVA

IEEE C57

4500/5200 kVA

IEEE C57

2000kVA

IEC60076

6300 kVA

CSA C88

2500 kVA

IEC60076

6800 kVA

IEC/AS/NZS 60076

3000kVA

CSA C88

7500 kVA

CSA

3000/4000kVA

IEEE C57

10000 kVA

IEEE C57

3000/3750kVA

IEEE C57

10000/12500kVA

IEEE C57

4000kVA

IEC60076

12000kVA



Μέρη ηλεκτρικού υποσταθμού


Μετασχηματιστής:Είναι ένα στατικό ηλεκτρικό μηχάνημα που χρησιμεύει για την αύξηση ή τη μείωση της ηλεκτρικής ενέργειας σε ένα ηλεκτρικό κύκλωμα εναλλασσόμενου ρεύματος, ενώ διατηρεί σταθερή συχνότητα και ισχύ.


Διακόπτης κυκλώματος:Διακόπτει και αποκαθιστά τη συνέχεια ενός ηλεκτρικού κυκλώματος. Τέτοια διακοπή γίνεται με φορτίο ή ρεύμα βραχυκυκλώματος-.


Recloser:Είναι ένα ηλεκτρομηχανικό εξάρτημα που διακόπτει το ρεύμα όταν υπάρχει περίσσεια ηλεκτρικής ενέργειας και δρα όταν δημιουργείται σφάλμα στο κύκλωμα. Τα reclosers έχουν σχεδιαστεί για να λειτουργούν με 3 λειτουργίες κλεισίματος και 4 ανοίγματα με ένα διάστημα μεταξύ τους.


Ασφάλειες λεπίδων:Είναι στοιχεία σύνδεσης και αποσύνδεσης ηλεκτρικών κυκλωμάτων με διπλή λειτουργία. Αφενός σαν αποσύνδεση λεπίδας ανάβει και σβήνει. Από την άλλη πλευρά, λειτουργεί ως στοιχείο προστασίας ασφάλειας και χρησιμοποιείται όταν καταγράφεται υπερένταση.


Αποσυνδέστε τους διακόπτες και τους δοκιμαστικούς διακόπτες:Χρησιμεύουν για την φυσική αποσύνδεση ενός ηλεκτρικού κυκλώματος, επομένως συνήθως λειτουργούν χωρίς χρέωση. Αυτοί οι διακόπτες λειτουργούν μηχανικά αλλά και χειροκίνητα.

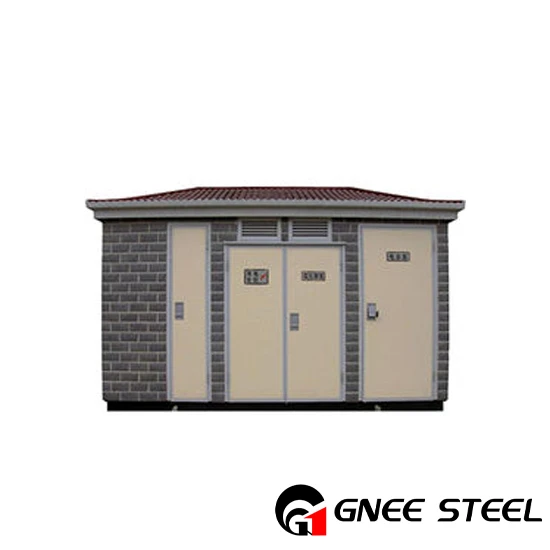

4300KVA Prefabricated Compact Substation Transformer



4300KVA Prefabricated Compact Substation Transformer

Αλεξικέραυνα:Είναι υπεύθυνοι για τη διατήρηση των ιονισμένων ακτίνων μακριά. Όταν υπάρχει κύμα συγκεκριμένου μεγέθους, οι κεραυνοί σχηματίζουν ένα ηλεκτρονικό τόξο που κάνει την εκκένωση του ρεύματος στο έδαφος και όχι σε άτομα ή εξοπλισμό και εγκαταστάσεις.


Μετασχηματιστές οργάνων:Είναι συσκευές υπεύθυνες για τη μέτρηση του ηλεκτρικού ρεύματος. Υπάρχουν δύο τύποι: μετασχηματιστές ρεύματος (CT), για αλλαγή της τιμής του ρεύματος και μετασχηματιστές δυναμικού (PT), για μετατροπή των τιμών τάσης χωρίς να λαμβάνεται υπόψη το ρεύμα. Και οι δύο τιμές χρησιμοποιούνται σε πραγματικό χρόνο για όργανα μέτρησης, ελέγχου και προστασίας που απαιτούν σήματα ρεύματος ή τάσης.


Κουτιά διακλάδωσης:Είναι οι ακροδέκτες σύνδεσης ανά φάση που μας επιτρέπουν να κάνουμε παράγωγα και να φτάσουμε σε συγκεκριμένες περιοχές.


Συμπυκνωτές:Μας επιτρέπουν να διατηρήσουμε την ηλεκτρική ενέργεια που παράγεται σε ένα ηλεκτρικό πεδίο. Μέσω δύο αγωγών που χωρίζονται από μονωτικό υλικό, η ενέργεια αποθηκεύεται προσωρινά.



Δοκιμές και Πιστοποίηση

Η διεξοδική δοκιμή διασφαλίζει την αξιοπιστία και την ασφάλεια των μετασχηματιστών υποσταθμού:




Εργοστασιακές δοκιμές ρουτίνας

Διενεργήθηκε πριν από την αποστολή για την επαλήθευση παραμέτρων όπως η αντίσταση, η αναλογία, η πολικότητα, η μη-απώλεια φορτίου και η σύνθετη αντίσταση.





Προαιρετικές Δοκιμές

Πρόσθετες δοκιμές όπως δοκιμές ανύψωσης θερμοκρασίας και παλμών κεραυνού είναι διαθέσιμες κατόπιν αιτήματος, διασφαλίζοντας τη συμμόρφωση με συγκεκριμένες ανάγκες του έργου ή ρυθμιστικές απαιτήσεις (π.χ. πιστοποίηση CSA).





Τρίτος-Επιθεώρηση

Οι εξωτερικοί φορείς μπορούν να διενεργούν επιθεωρήσεις για την επικύρωση της ποιότητας και της τήρησης των προτύπων.





Πώς λειτουργεί ένας υποσταθμός μετασχηματιστή;

Ένας υποσταθμός λειτουργεί μέσω μιας συντονισμένης διαδικασίας:

Ρύθμιση τάσης

Οι μετασχηματιστές χρησιμοποιούν ηλεκτρομαγνητική επαγωγή για τη μετατροπή τάσεων. Η ηλεκτρική-υψηλή τάση από τις γραμμές μεταφοράς μειώνεται για τοπική διανομή.

Εναλλαγή και προστασία

Οι διακόπτες κυκλώματος και οι απομονωτές ελέγχουν τη ροή του ρεύματος και αποσυνδέουν τις ελαττωματικές γραμμές για την αποφυγή ζημιών.

Παρακολούθηση και Έλεγχος

Οι αισθητήρες και τα συστήματα SCADA (Supervisory Control and Data Acquisition) παρακολουθούν παραμέτρους όπως η τάση, το ρεύμα και η θερμοκρασία, επιτρέποντας ρυθμίσεις σε πραγματικό-χρόνο.

Διανομή Ισχύος

Η ηλεκτρική ενέργεια διοχετεύεται μέσω λεωφορείων και τροφοδοτικών σε διαφορετικές περιοχές ανάλογα με τη ζήτηση.







Αίτημα σχεδιασμού υποσταθμού μετασχηματιστή

Ένας σταθμός μετασχηματισμού πρέπει, όταν σχεδιάζεται, να πληροί τις ακόλουθες απαιτήσεις:


1. Διασφάλιση ποιότητας ισχύος: Προσδιορίστε το κέντρο φόρτωσης και τη θέση του σταθμού, έτσι ώστε ο υποσταθμός μετασχηματιστή να βρίσκεται στο κέντρο του φορτίου για εξοικονόμηση γραμμών, περιορισμό της πτώσης τάσης και απώλεια δικτύου ισχύος.


2. Το επενδυτικό κόστος δεν πάει χαμένο.


3. Ασφάλεια για ανθρώπους και εξοπλισμό: Διασφαλίστε την αισθητική της βιομηχανίας κοντά στο δίκτυο ηλεκτρικής ενέργειας και διασφαλίστε τον διάδρομο ασφάλειας ηλεκτρικής ενέργειας της γραμμής. Επιπλέον, για να διασφαλιστεί η ασφάλεια των κατοίκων της περιοχής όπου βρίσκεται ο υποσταθμός μετασχηματιστή, η θέση του υποσταθμού μετασχηματιστή δεν θα επηρεάσει το εργοστάσιο και άλλες εργασίες.


4. Όταν σχεδιάζεται, ο σταθμός μετασχηματισμού πρέπει να έχει δομή κατάλληλη για λειτουργία και επισκευή.

Prefabricated Compact Substation Transformer



Πιστοποιητικά





productcate-1-1



FAQ



Ε: Είστε κατασκευαστής, εργοστάσιο ή εμπορική εταιρεία;

Α: Ναι, ασχολούμαστε με την έρευνα και ανάπτυξη, παραγωγή και λειτουργία μετασχηματιστή για πάνω από 60 χρόνια.

Ε: Ποιοι είναι οι όροι της εγγύησης;

Α: Προσφέρουμε χρόνο εγγύησης 12 μηνών.

Ε: Χρόνος παραγωγής;

Α: 30 έως 45 ημέρες ή ανάλογα με τις απαιτήσεις παραγγελίας.

Ε: Ποιοι είναι οι όροι πληρωμής σας;

Α: T/T, L/C ή διαπραγμάτευση.

Ε: Πώς διεξάγετε ποιοτικό έλεγχο στο εργοστάσιό σας;

Α: Εφαρμόζουμε 100% επιθεώρηση QC για να διασφαλίσουμε ότι κάθε προϊόν είναι κατάλληλο. Έχουμε πάνω από 10 φορές ελέγχους QC κατά τη διαδικασία κατασκευής από την πρώτη ύλη μέχρι τα τελικά προϊόντα.

Ε: Έχετε τα προϊόντα σε απόθεμα;

Α: Κανονικά όχι. Όλα τα προϊόντα μας παράγουν ανάλογα με την ποσότητα της παραγγελίας σας.

Είμαστε επαγγελματίες κατασκευαστές και προμηθευτές μετασχηματιστών υποσταθμού στην Κίνα, ειδικευμένοι στην παροχή εξατομικευμένων υπηρεσιών υψηλής ποιότητας. Σας καλωσορίζουμε θερμά για να αγοράσετε φθηνό μετασχηματιστή υποσταθμού για πώληση εδώ και να λάβετε δωρεάν δείγμα από το εργοστάσιό μας. Για διαβούλευση τιμών, επικοινωνήστε μαζί μας.
