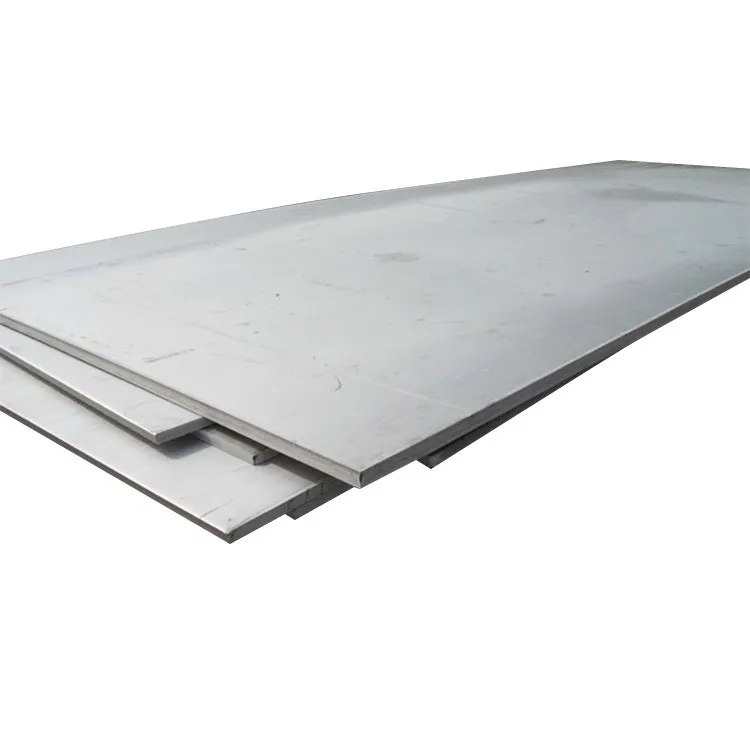

ASTM A709

Το ASTM A709 είναι η τυπική προδιαγραφή για δομικό χάλυβα για γέφυρες και περιλαμβάνει άνθρακα, υψηλής αντοχής χαμηλού κράματος χάλυβες και σβησμένους και σκληρυμένους κραματοποιούς χάλυβες που χρησιμοποιούνται ως δομικές πλάκες στην κατασκευή γεφυρών. Η SSAB προσφέρει τις ακόλουθες πέντε κατηγορίες A709. 36, 50, 50W, HPS 50W και HPS 70W. Οι τρεις κατηγορίες καιρικών συνθηκών 50W, HPS 50W και HPS 70W διαθέτουν βελτιωμένο δείκτη αντοχής στη διάβρωση στην ατμόσφαιρα ASTM G101 μεγαλύτερο ή ίσο με 6,0.

Αποστολή ερώτησής

Chat τώρα

Λάβετε μια δωρεάν προσφορά! Επικοινωνήστε μαζί μας σήμερα!

Αποστολή e-mail:sale@gneegi.com

Τηλ:+86 15824687445

Γενική Περιγραφή Προϊόντος

Το ASTM A709 είναι η τυπική προδιαγραφή για δομικό χάλυβα για γέφυρες και περιλαμβάνει άνθρακα, υψηλής αντοχής χαμηλού κράματος χάλυβες και σβησμένους και σκληρυμένους κραματοποιούς χάλυβες που χρησιμοποιούνται ως δομικές πλάκες στην κατασκευή γεφυρών. Από τις πέντε ποιότητες που προσφέρει η SSAB, τρεις ποιότητες έχουν βελτιωμένο δείκτη αντοχής στη διάβρωση ASTM G101 μεγαλύτερο ή ίσο με 6,0.

Διαθέσιμες Διαστάσεις

Απόκρυψη/Εμφάνιση συγκεκριμένων στηλών ΕΠΕΞΕΡΓΑΣΙΑ

ΒΑΘΜΟΣ	ΠΑΧΟΣ (σε)	ΠΛΑΤΟΣ (σε)	ΜΗΚΟΣ (σε)
36	0.1875 - 3.00	72 - 120	240 - 1200
36T	0.1875 - 3.00	72 - 120	240 - 1200
36F	0.1875 - 2.00	72 - 120	240 - 1200

Πλάτος:Ζητήστε πλάτος πλακών μικρότερο από 72 ίντσες και πάνω από 120 ίντσες. Ζητήστε πλάτη μεγαλύτερα από 96 ίντσες για πάχη μικρότερα από 0,250 ίντσες.

Μήκος:Ζητήστε μήκη πιάτων μεγαλύτερα από τα αναφερόμενα μέγιστα. Το μήκος της πλάκας μπορεί να περιοριστεί από το μέγιστο βάρος μεμονωμένης πλάκας 66,000 λίβρες. Μέγιστο μήκος πλάκας 960 ίντσες για πάχη μικρότερα από 7/16 ίντσες.

Μηχανικές Ιδιότητες

Η δοκιμή εφελκυσμού εκτελείται στην εγκάρσια διεύθυνση σύμφωνα με τις απαιτήσεις ASTM A370.

Απόκρυψη/Εμφάνιση συγκεκριμένων στηλών ΕΠΕΞΕΡΓΑΣΙΑ

ΒΑΘΜΟΣ	ΠΑΧΟΣ (σε)	ΑΠΟΔΟΣΗ ΔΥΝΑΜΗ¹⁾ (MIN ksi)	ΑΝΤΑΚΤΗΣΗ ΑΝΤΟΧΗΣ (ksi)	ΕΠΙΚΑΛΥΨΗ ΣΕ 2"²⁾ (MIN %)	ΕΠΙΚΑΛΥΨΗ ΣΕ 8"²⁾ (MIN %)
36	0.1875 - 3.00	36	58 - 80	23	20
36T	0.1875 - 3.00	36	58 - 80	23	20
36F	0.1875 - 3.00	36	58 - 80	23	20

¹⁾Η ισχύς διαρροής μετράται ως {{0}},2% μετατόπιση ή 0,5% επέκταση υπό φορτίο.

²⁾Για πλάκες με πλάτος μεγαλύτερο από 24 in, η απαίτηση επιμήκυνσης μειώνεται κατά δύο ποσοστιαίες μονάδες. Δείτε τις ρυθμίσεις απαίτησης επιμήκυνσης στην ενότητα Δοκιμή τάσης της Προδιαγραφής ASTM A6.

Ιδιότητες κρούσης

Απόκρυψη/Εμφάνιση συγκεκριμένων στηλών ΕΠΕΞΕΡΓΑΣΙΑ

ΒΑΘΜΟΣ	ΠΑΧΟΣ (σε)	ΕΛΑΧΙΣΤΗ ΔΙΑΜΗΚΗ ΜΕΣΗ ΕΝΕΡΓΕΙΑ¹⁾ (ft-lbs)	ΕΛΑΧΙΣΤΗ ΔΙΑΜΗΚΗ ΑΤΟΜΙΚΗ ΑΞΙΑ¹⁾ (ft-lbs)	ΖΩΝΗ 1 ΔΟΚΙΜΗ ΘΕΡΜΟΚΡΑΣΙΑ	ΖΩΝΗ 2 ΔΟΚΙΜΗ ΘΕΡΜΟΚΡΑΣΙΑ	ΖΩΝΗ 3 ΔΟΚΙΜΗ ΘΕΡΜΟΚΡΑΣΙΑΣ
36F	0.1875 - 2.00	25	-	70 ^oF	40 ^oF	10 ^oF
36T	0.1875 - 3.00	15	20	70 ^oF	40 ^oF	10 ^oF

ΒΑΘΜΟΣ	ΠΑΧΟΣ (σε)	ΕΛΑΧΙΣΤΗ ΔΙΑΜΗΚΗ ΜΕΣΗ ΕΝΕΡΓΕΙΑ¹⁾ (ft-lbs)	ΕΛΑΧΙΣΤΗ ΔΙΑΜΗΚΗ ΑΤΟΜΙΚΗ ΑΞΙΑ¹⁾ (ft-lbs)	ΖΩΝΗ 1 ΔΟΚΙΜΗ ΘΕΡΜΟΚΡΑΣΙΑ	ΖΩΝΗ 2 ΔΟΚΙΜΗ ΘΕΡΜΟΚΡΑΣΙΑ	ΖΩΝΗ 3 ΔΟΚΙΜΗ ΘΕΡΜΟΚΡΑΣΙΑΣ

¹⁾Δοκιμή πρόσκρουσης CVN σύμφωνα με το ASTM A673.
Ρωτήστε για παραγγελίες που απαιτούν δοκιμή πρόσκρουσης CVN.

Χημική Σύνθεση

Απόκρυψη/Εμφάνιση συγκεκριμένων στηλών ΕΠΕΞΕΡΓΑΣΙΑ

ΠΑΧΟΣ (σε)	C¹⁾ (MAX wt %)	MN¹⁾ (wt %)	P (MAX wt %)	S (MAX wt %)	ΣΙ (wt %)	CU²⁾ (MIN wt %)
0.1875 - 0.750	0.25	-	0.030	0.030	0.40	0.20
0.751 - 1.500	0.25	0.80 - 1.20	0.030	0.030	0.40	0.20
1.501 - 2.500	0.26	0.80 - 1.20	0.030	0.030	0.15 - 0.40	0.20
2.501 - 3.000	0.27	0.80 - 1.20	0.030	0.030	0.15 - 0.40	0.20
