Ένας μετασχηματιστής ισχύος είναι ένας τύπος μετασχηματιστή που χρησιμοποιείται για τη μετάδοση ηλεκτρικής ενέργειας μεταξύ των πρωτευόντων κυκλωμάτων διανομής και της γεννήτριας. Αυτοί οι μετασχηματιστές χρησιμοποιούνται σε δίκτυα διανομής για τη σύνδεση τάσεων-κάτω και ανόδου-.
Ένας μετασχηματιστής ισχύος είναι μια σταθερή συσκευή που μετατρέπει την ισχύ από το ένα κύκλωμα στο άλλο χωρίς να αλλάζει τη συχνότητα. Ένας μετασχηματιστής εισάγεται ως στατική συσκευή επειδή δεν υπάρχουν κινούμενα ή περιστρεφόμενα εξαρτήματα. Οι μετασχηματιστές ισχύος λειτουργούν με παροχή εναλλασσόμενου ρεύματος. Ένας μετασχηματιστής λειτουργεί σύμφωνα με τους νόμους της αμοιβαίας επαγωγής.

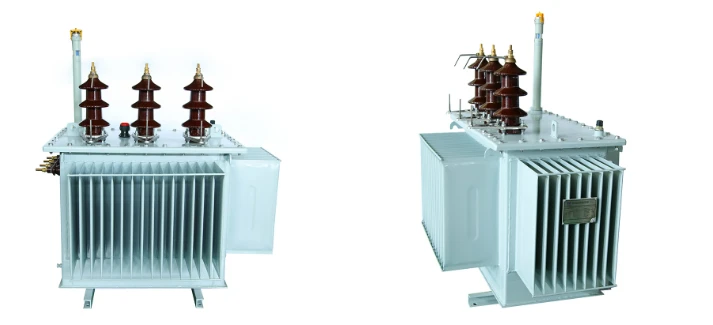

H61 40kVA Oil-Βυθισμένος μετασχηματιστής ισχύος 20/0,4 kV, αυτός ο τύπος μετασχηματιστή είναι κατάλληλος για χρήση σε μεσαίου μεγέθους-συστήματα διανομής ισχύος, όπως αυτά που βρίσκονται σε εμπορικές και βιομηχανικές εγκαταστάσεις. Είναι-βυθισμένο σε λάδι, γεγονός που παρέχει καλές ιδιότητες μόνωσης και ψύξης, καθιστώντας το κατάλληλο για χρήση σε συνεχείς κύκλους λειτουργίας.
Το H{0}}kVA Oil-Βυθισμένο 20/0,4kVΜετασχηματιστής ισχύοςέχει ονομαστικό ρεύμα 25Α στη δευτερεύουσα πλευρά και ονομαστική απώλεια ισχύος 1,8 kW. Έχει επίσης ονομαστική συχνότητα 50Hz και ονομαστική περιοχή ρύθμισης τάσης ±5%.
Η λειτουργία αυτού του μετασχηματιστή απαιτεί τακτική συντήρηση για να διασφαλιστεί η ασφαλής και αποτελεσματική λειτουργία του. Θα πρέπει να εγκατασταθεί σε καλά-αεριζόμενο χώρο μακριά από πιθανές πηγές ανάφλεξης ή κινδύνους έκρηξης.
Προδιαγραφές μετασχηματιστών υψηλής ισχύος
|
S11 Ικανότητα |
Ονομαστική τάση&Απενεργοποίηση-πάτημα φορτίου | Διάνυσμα Σύμβολο ομάδας |
ΟΧΙ-φόρτωση απώλεια (W) |
Απώλεια φορτίου (W) | ΟΧΙ-ρεύμα φόρτωσης(%) | Μικρός αντίσταση κυκλώματος (%) |
||||
| HV(kv) | Υψηλή πίεση Εύρος πατήματος (%) |
LV(kv) | ||||||||
| 30 kva | 11 10.5 10 6.3 6 |
±5% ±2x2.5% |
0.4 0.415 0.420 0.430 0.440 |
Dyn11 Yyn0 |
100 | 630/600 | 1.5 | 4 | ||
| 50 kva | 130 | 910/870 | 1.3 | 4 | ||||||
| 60 kva | 150 | 1090/1040 | 1.2 | 4 | ||||||
| 75 kva | 180 | 1310/1250 | 1.2 | 4 | ||||||
| 100 kva | 200 | 1580/1500 | 1.1 | 4 | ||||||
| 125 kva | 240 | 1890/1800 | 1.1 | 4 | ||||||
| 150 kva | 280 | 2310/2200 | 1 | 4 | ||||||
| 200 kva | 340 | 2730/2600 | 1 | 4 | ||||||
| 250 kva | 400 | 3200/3050 | 0.9 | 4 | ||||||
| 300 kva | 480 | 3830/3650 | 0.9 | 4 | ||||||
| 400 kva | 570 | 4520/4300 | 0.8 | 4 | ||||||
| 500 kva | 680 | 5410/5150 | 0.8 | 4 | ||||||
| 600 kva | 810 | 6200 | 0.6 | 4.5 | ||||||
| 750 kva | 980 | 7500 | 0.6 | 4.5 | ||||||
| 1000 kva | 1150 | 10300 | 0.6 | 4.5 | ||||||
| 1250 kva | 1360 | 12000 | 0.5 | 4.5 | ||||||
| 1500 kva | 1640 | 14500 | 0.5 | 4.5 | ||||||
| 2000 kva | 1940 | 18300 | 0.4 | 5 | ||||||
| 2500 kva | 2290 | 21200 | 0.4 | 5 | ||||||
Στα τέλη του 19ου αιώνα, οι μετασχηματιστές άρχισαν να χρησιμοποιούν λάδι μετασχηματιστή ως μόνωση και ψυκτικό μέσο, οδηγώντας στην εμφάνισημετασχηματιστές βυθισμένοι σε λάδι. Εκτός από την άφθονη φυσική αποθήκευση και τις χαμηλές τιμές, το λάδι μετασχηματιστή έχει χρησιμοποιηθεί ευρέως λόγω των ακόλουθων χαρακτηριστικών του.
1) Όταν χρησιμοποιείται σε συνδυασμό με υλικά ινών, η απόδοση μόνωσης είναι καλή, γεγονός που μπορεί να μειώσει την απόσταση μόνωσης και να μειώσει το κόστος.
2) Το λάδι μετασχηματιστή έχει χαμηλό ιξώδες και καλή απόδοση μεταφοράς θερμότητας.
3) Μπορεί να προστατεύσει αποτελεσματικά τον πυρήνα και την περιέλιξη του σιδήρου από την επίδραση της υγρασίας στον αέρα.
4) Προστατέψτε το μονωτικό χαρτί και το χαρτόνι από τη δράση του οξυγόνου, μειώστε τη γήρανση των μονωτικών υλικών και παρατείνετε τη διάρκεια ζωής των μετασχηματιστών.
Ηλεκτρικός μετασχηματιστής
το εργοστάσιό μας gNEE
Συσκευασία & αποστολή
πιστοποιητικό δοκιμής
φωτογραφίες έκθεσης
περίπτωση επίσκεψης πελάτη
Ομάδες gNEE
Οι μετασχηματιστές ισχύος της GNEE είναι σύμφωνα με τα πρότυπα ANSI/EEE,IEC,CSA,AS καθώς και τα πρότυπα NEMA.
